EW7000Y存样柜/煤样柜应用介绍

一、概述
     在原燃料入厂管理中，为了加强质量管控、提高原燃料验收工作标准，料样管理是贯穿于整个检验工作的重要内容, 对化验结果认可、计量认证、审查认可起着关键性的作用, 是检验过程中的必须环节和关键控制点。如何及时知道料样的位置、抽查时如何及时找到指定的料样、如何查找到期的料样等成为料样管理必须解决的问题。
     我公司根据电力、冶金、煤炭、纸业等进厂原燃料采制化业务流程和用户多年的检验经验，自主研制HZCY系列智能存样柜，能够实现对原燃料的原样、备查样、分析样的存放、抽查、弃样快速查找等智能管理，实现原燃料的原样、备查样、分析样一柜一样或一柜多样存放，实现料样的可追溯管理，确保料样安全。

二、系统组成
      系统由EW7000Y智能存查煤样自助终端、HZCY系列智能存查煤样柜、手持煤样速查终端、箱锁控制器及其他辅助材料等组成。

三、系统功能
3.1  综述
     智能存样管理主要完成煤样保存、柜位统计、样品抽查、到期清样、存样查询，系统依据人员权限分配相应菜单功能。
     煤样存放实现对备查煤样一柜一样管理，扫描二维码标签自动开柜存放，系统记录存放的煤样编码、存放时间等相关信息，现场人员只需一扫一放便可完成存样工作，操作放便快捷。
     煤样存放实现对备查煤样一柜一样管理，扫描二维码标签自动开柜存放，系统记录存放的煤样编码、存放时间等相关信息，现场人员只需一扫一放便可完成存样工作，操作放便快捷。
     在供煤单位或生技处针对煤样的化验数据偏差大或需要对煤样进行抽捡时，系统提供抽样定位开箱功能。有抽样开箱权限的管理人员登录系统后，在系统中输入采样编码或制样编码或化验编码都可以实现对抽检煤样进行柜位定位，开箱取样后，取出适量煤样后，余样重新扫描存入新的柜位。
     系统自动记录煤样存放时间，依据电厂对煤样的管理规定，统计超出煤样存放规定时间的煤样数量。管理人员依据柜位使用情况，进行清样处理。
     通过存样查询，管理人员可以了解每一个煤样相关编码、存样信息。
     柜位统计实现对所有智能存样柜的状态进行统计，使管理人员可以全面掌握存样柜的使用情况，包括柜号、样品数、空柜数、到期数、锁定数。当出现开柜异常时，系统会对异常柜进行锁定操作，在柜位统计列表中列出锁定柜数。管理人员依据柜位情况，通知相关人员进行清样操作、异常柜位处理。
3.2  煤样保存
     煤样制样完成，存样人在智能存查煤样柜的二维码扫描窗口扫描存样瓶上的制样码标签，柜门自动开启，放入存查样，关闭柜门，EW7000记录存放煤样的柜位信息、存查煤样编码信息、存样时间。
3.3  样品抽查
     在供煤单位或生技处针对煤样的化验数据偏差大或其他原因需要对煤样进行抽捡时，采用双指纹身份认证，有抽样开箱权限的管理人员指纹登录EW7000自助终端后，在系统中输入采样编码或制样编码或化验编码都可以实现对抽检煤样进行柜位定位，双指纹认证成功后开箱取样，取出适量煤样，余样重新扫描存入新的柜位，系统记录存查煤样抽查情况。
3.4  到期清样
     在EW7000Y智能存查煤样自助终端上，列出样柜位的状态，依据使用单位对煤样存放时间的要求，系统自动标注到期煤样。工作人员输入清样截止日期，系统会自动统计出到期煤样数量，进行柜位定位，并自动开启柜门进行清样；EW7000Y智能存查煤样自助终端记录开箱清样过程，所有柜门开启完成后，显示本次清样的数量。工作人员收取到期煤样并进行扫描确认，系统将清样完成的柜位置为空柜状态。系统对清样过程的每一煤样信息进行记录，确保煤样安全。
3.5  弃样查找
     在化验数据异常时，需要对弃样进行抽查重新制样时，在弃样间，制样负责人在手持煤样速查终端上输入相应的制样编码，对弃样袋的标签进行逐一扫描，手持煤样速查终端自动比对，当找到对应弃样时，手持煤样速查终端会发出提示声音。
3.6  分析煤样查找
     在化验数据异常，需要对某一样品重新进行化验时，在手持煤样速查终端上输入相应的制样编码，在分析煤样存放柜中，对分析煤样袋的标签进行逐一扫描，手持煤样速查终端自动比对，当找到对应分析煤样时，手持煤样速查终端会发出提示声音。
四、主要设备介绍

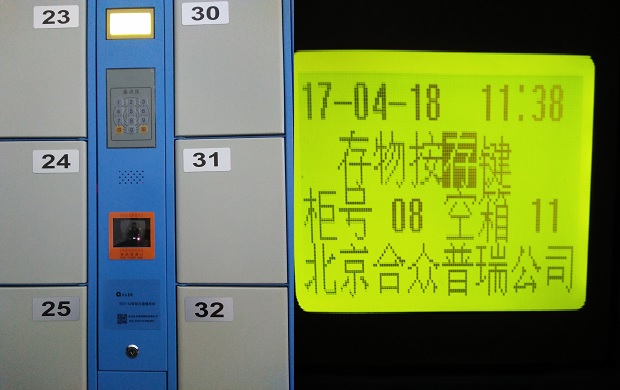

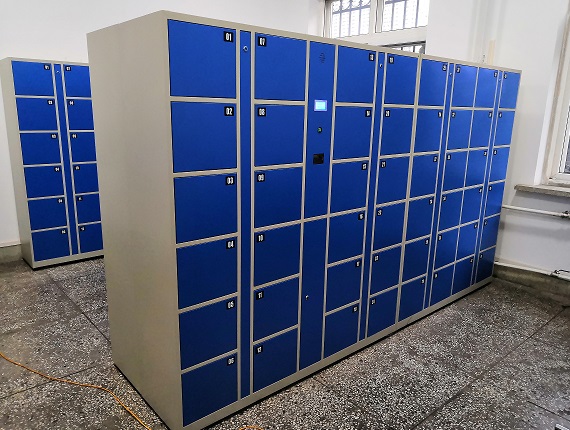

4.1  HZCY系列智能存查煤样柜
     产品特点 ：
     ■ 快速存取：仅凭二维码即可轻松进行存取存查煤样。
     ■ 简单操作：按“存”键扫描二维码后箱门弹开存入存查煤样。
     ■ 嵌入式系统控制：运行速度块、使用效率高、产品稳定性好。
     ■ 材质说明：柜体采用1mm厚的冷轧钢板，全数控机床精加工，通过除锈、除油、磷化处理后静电喷塑，箱门颜色可选。
     ■ 安全保护：独特的密码生成和加密技术可保障信息的唯一和安全；内部数据掉电后15年不丢失。
     规格参数：
     ■ 存样柜规格：
        每组整体56门（门数及尺寸均可以根据用户需求进行调整）
        柜位：深300mm，宽200mm，高250mm
        柜体：深300mm，宽2320mm，高1985mm
     ■ 电控锁：理论开启10万次无故障
     ■ 功率－待机：25W 开箱：60W
     ■ 电源电压：AC200V—AC240V 50Hz
     ■ 柜体冷轧钢板厚度：>1.0mm
     ■ 读码速度：<0.4s
     ■ 网卡速度最高可达：10M
     ■ 显示分辨率：128*64 LED背光
     ■ 使用环境温度：-3℃---43℃
     ■ 环境湿度：30-90%RH 无结露现象

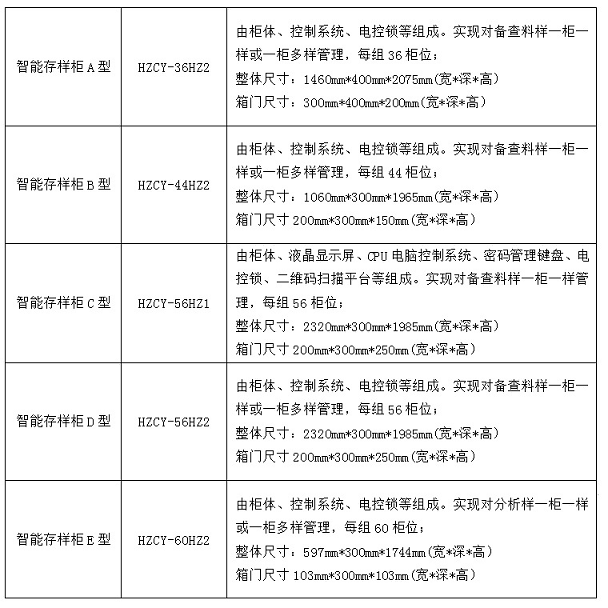

     参考尺寸：

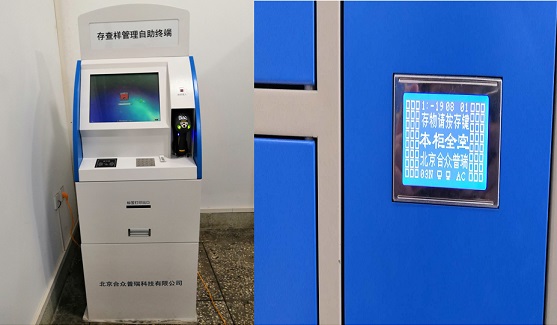

4.2  EW7000Y智能存查煤样自助终端
     产品特性：
     ■ 工业级应用，适用于电厂、钢厂、化工厂、造纸厂等工业环境
     ■ “一体化”设计，安装在采样班、制样车间、化验室，方便使用
     ■ 融合了先进安全的二维条码技术、指纹身份认证技术、RFID技术、红外触摸屏等技术
     ■ 图形化界面，操作简单
     ■ 人性化结构，即插即用
     ■ 多重保护，产品可靠性高
     基本功能：
     ■ 图形化显示存查煤样存放的情况
     ■ 到期自动提醒
     ■ 快速存样提取
     ■ 批量清样
     ■ 指纹身份认证
     ■ 存样过程日志记录、查询

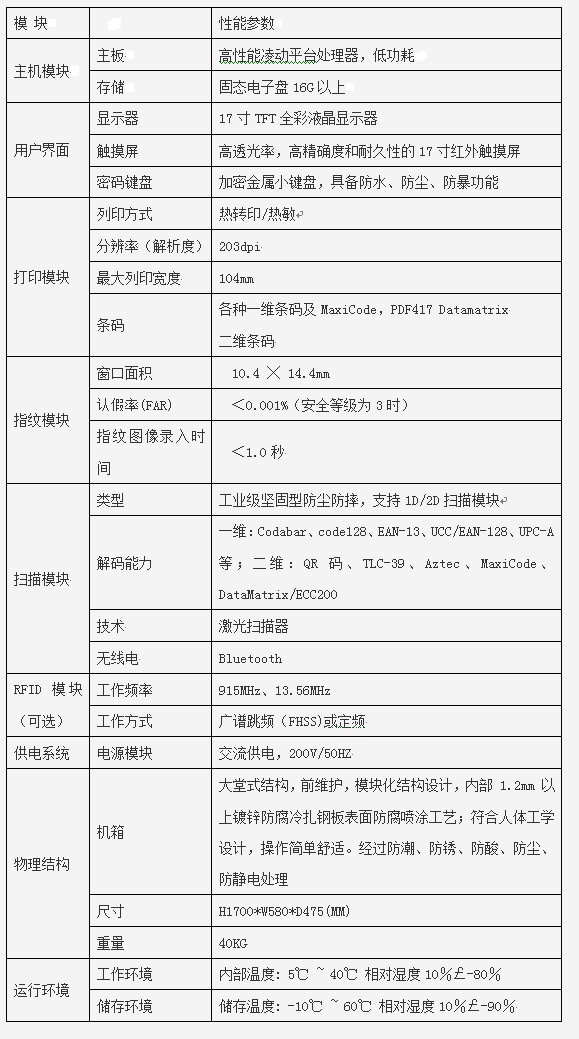

     规格参数：
五、典型案例介绍

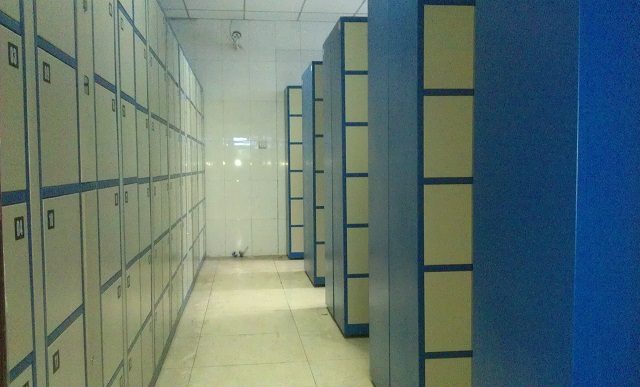

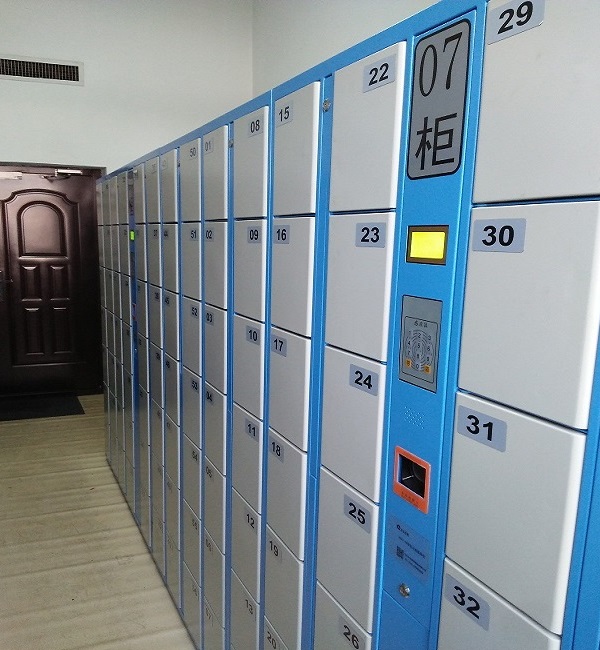

     河北建投宣化热电有限责任公司选用我公司的智能存查煤样柜对入厂煤的备查煤样、全水样、分析样进行智能管理，实现煤样一样一柜存放，实现煤样可追溯管理，确保煤样安全。



     华能德州电厂选用我公司的智能存查煤样柜对入厂煤的备查煤样、全水样、分析样进行智能管理，实现煤样一样一柜存放，实现煤样可追溯管理，确保煤样安全。



     华能邯峰电厂选用我公司的智能存查煤样柜对入厂煤的备查煤样、全水样、分析样进行智能管理，实现煤样一样一柜存放，实现煤样可追溯管理，确保煤样安全。



     华能大连电厂选用我公司的智能存查煤样柜对入厂煤的备查煤样、全水样、分析样进行智能管理，实现煤样一样一柜存放，实现煤样可追溯管理，确保煤样安全。
